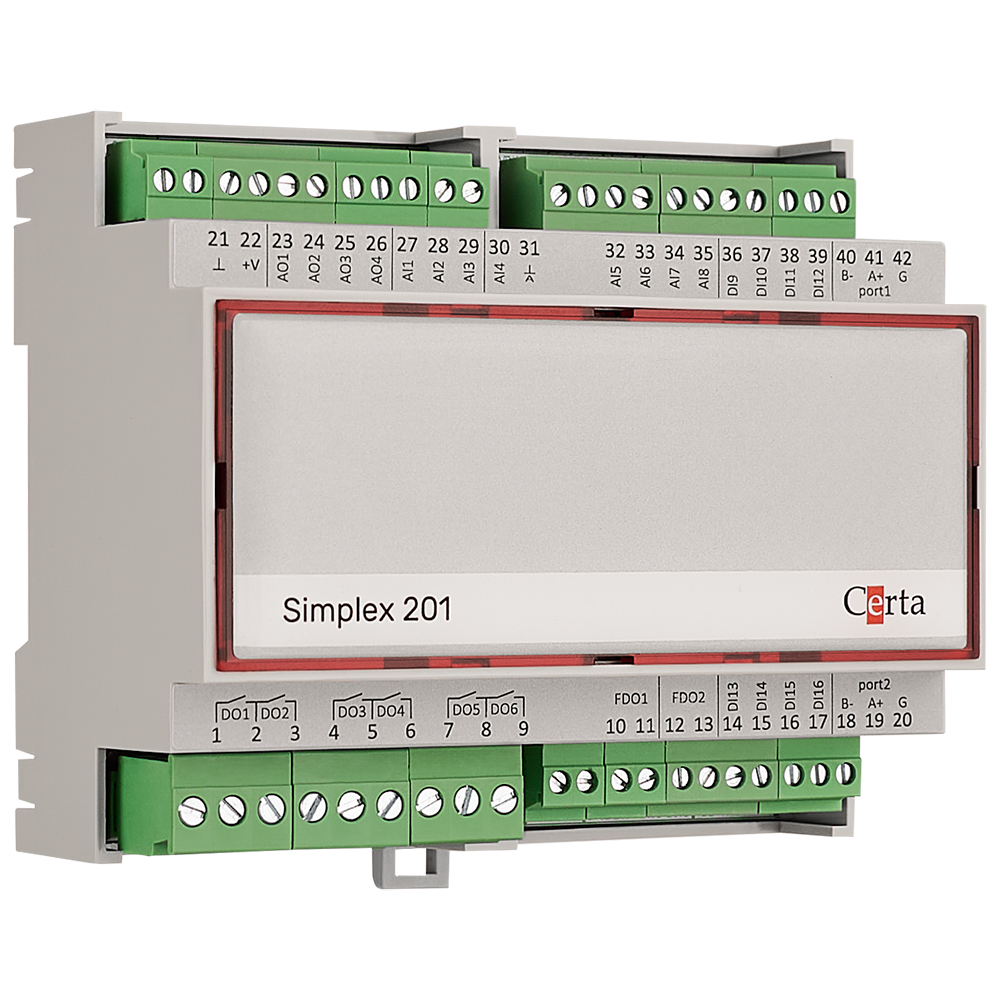

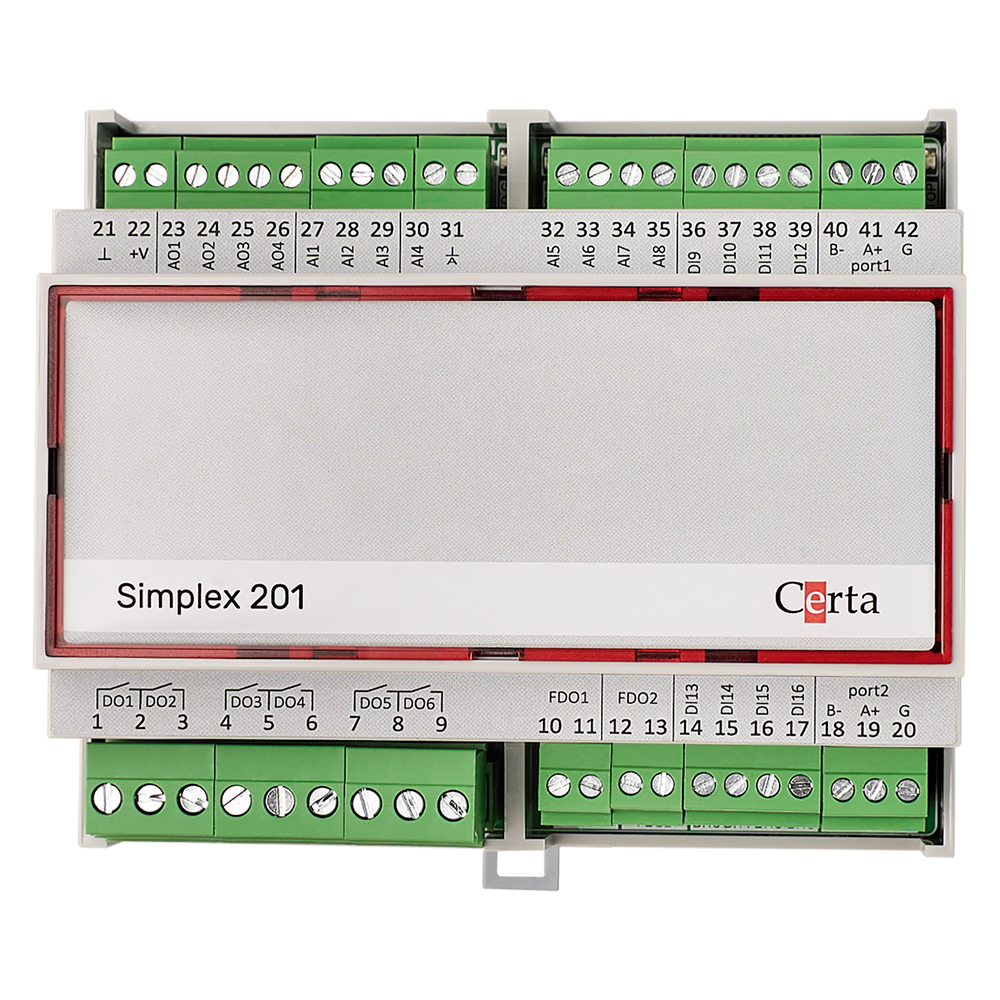

Simplex 201

Універсальний програмований контролер без дисплея, який може вирішувати широкий спектр задач з автоматизації. Контролер програмується за допомогою діаграм функціональних блоків (FBD) в середовищі розробки ViCS.

Порти RS-485 можуть бути ізольованими або неізольованими і поставляються окремо у вигляді додаткових плат RS485i або RS485ni.

Функції та особливості контролера:

• Збір інформації з датчиків різноманітних типів і її первинна обробка;
• Видача керуючих сигналів на виконавчі механізми;
• Виконання прикладної програми, створеної в середовищі розробки ViCS;
• Можливість перепрограмувати контролер віддалено через існуючу мережу RS-485;
• Можливість підключення до системи диспетчеризації або до пристроїв HMI за протоколом MODBUS RTU (режим Slave);
• Можливість підключення підпорядкованих пристроїв (модулі вводу/виводу, частотні перетворювачі, інтелектуальні датчики тощо) за протоколом MODBUS RTU (режим Master);
• Робота за розкладом з використанням вбудованого годинника реального часу.
• Можливість працювати в якості модуля розширення входів/виходів для іншого контролера.

Характеристики:

• Прилад призначений для кріплення на стіну або металеву панель за допомогою DIN-рейки 35 мм;
• Клас захисту: IP20;
• Габаритні розміри: 106x91x58 мм;
• Матеріал корпусу: ABS пластик UL-94V0;
• Напруга живлення: 24 В AC/DC;
• Допустимі умови експлуатації: від 0 до +45 °C, вологість до 80%;
• Максимальна споживана потужність: <5 Вт;
• Кількість універсальних входів (DI, Pt1000, 0-10 В): 8;
• Кількість дискретних входів: 8 (з них 4 з підрахунком імпульсів);
• Кількість аналогових виходів 0-10 В: 4;
• Кількість релейних виходів: 6;
• Кількість напівпровідникових дискретних виходів (SSR): 2.

Інтерфейси:

До 2-х портів RS-485 (протокол MODBUS RTU Master/Slave), 4800, 9600, 19200, 38400 біт/с.
