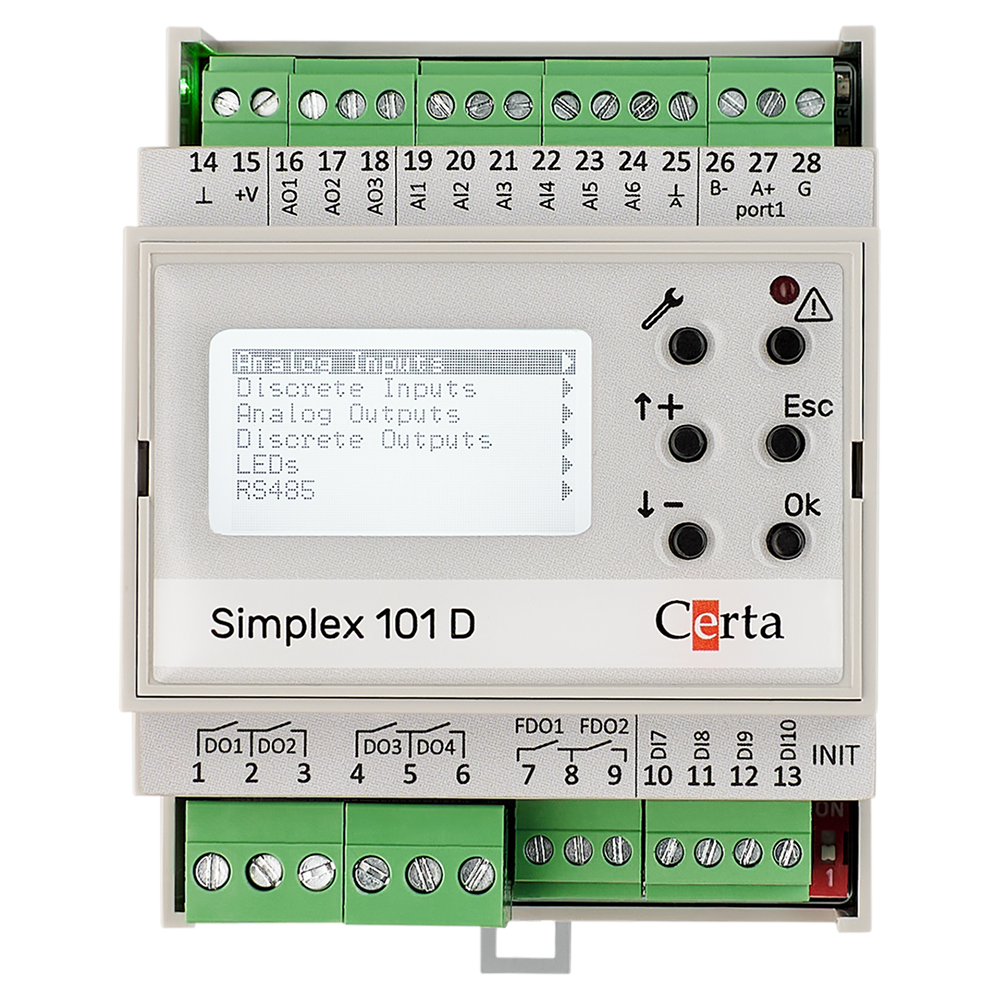

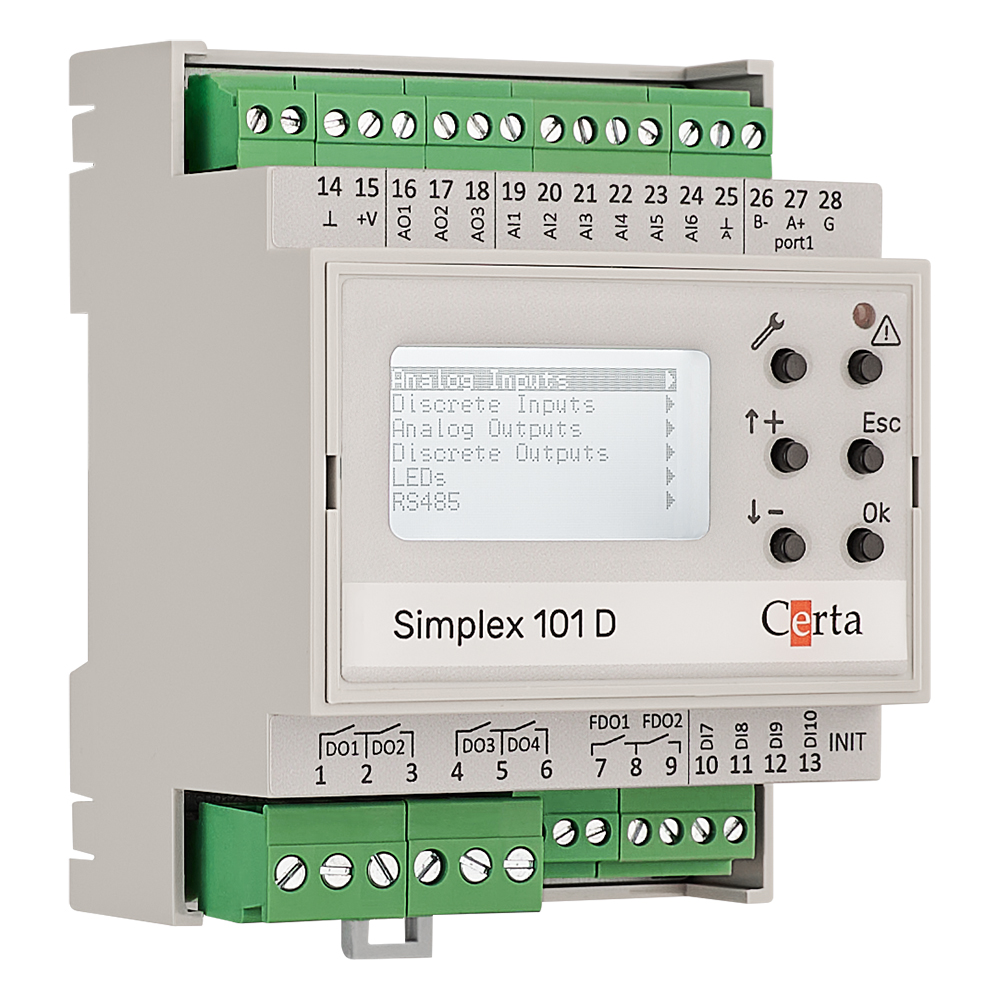

Simplex 101D

Універсальний програмований контролер з дисплеєм, який може вирішувати широкий спектр задач з автоматизації. Контролер програмується за допомогою діаграм функціональних блоків (FBD) в середовищі розробки ViCS.

Порт RS-485 може бути ізольованим або неізольованим і поставляється окремо у вигляді додаткової плати RS485i або RS485ni.

Функції та особливості контролера:

• Збір інформації з датчиків різноманітних типів і її первинна обробка;
• Видача керуючих сигналів на виконавчі механізми;
• Виконання прикладної програми, створеної в середовищі розробки ViCS;
• Можливість перепрограмувати контролер віддалено через існуючу мережу RS-485;
• Можливість підключення до системи диспетчеризації або до пристроїв HMI за протоколом MODBUS RTU (режим Slave);
• Можливість підключення підпорядкованих пристроїв (модулі вводу/виводу, частотні перетворювачі, інтелектуальні датчики тощо) за протоколом MODBUS RTU (режим Master);
• Робота за розкладом з використанням вбудованого годинника реального часу.
  Модифікація контролера Simplex 101D має вбудований дисплей для відображення показів робочих процесів та поточних налаштувань, а також елементи керування (6 кнопок) для зміни параметрів цих робочих процесів та налаштувань.

Характеристики:

• Прилад призначений для кріплення на стіну або металеву панель за допомогою DIN-рейки 35 мм;
• Клас захисту: IP20;
• Габаритні розміри: 71x90x58 мм;
• Матеріал корпусу: ABS пластик UL-94V0;
• Напруга живлення: 24 В AC/DC;
• Допустимі умови експлуатації: від 0 до +45 °C, вологість до 80%;
• Максимальна споживана потужність: <5 Вт;
• Кількість універсальних входів (DI, Pt1000, 0-10 В): 6;
• Кількість дискретних входів: 4 (усі з підрахунком імпульсів);
• Кількість аналогових виходів 0-10 В: 3;
• Кількість релейних виходів: 4;
• Кількість напівпровідникових дискретних виходів (SSR): 2.
• Кнопки керування: 6 шт;
• Індикація аварії: світлодіод.

Інтерфейси:

Один порт RS-485 (протокол MODBUS RTU Master/Slave), 4800, 9600, 19200, 38400 біт/с.

Дисплей:

• Монохромний LCD, 7 рядків;
• Роздільна здатність: 128х64;
• Розмір видимої області: 32х17 мм;
• Підсвітка: є.
