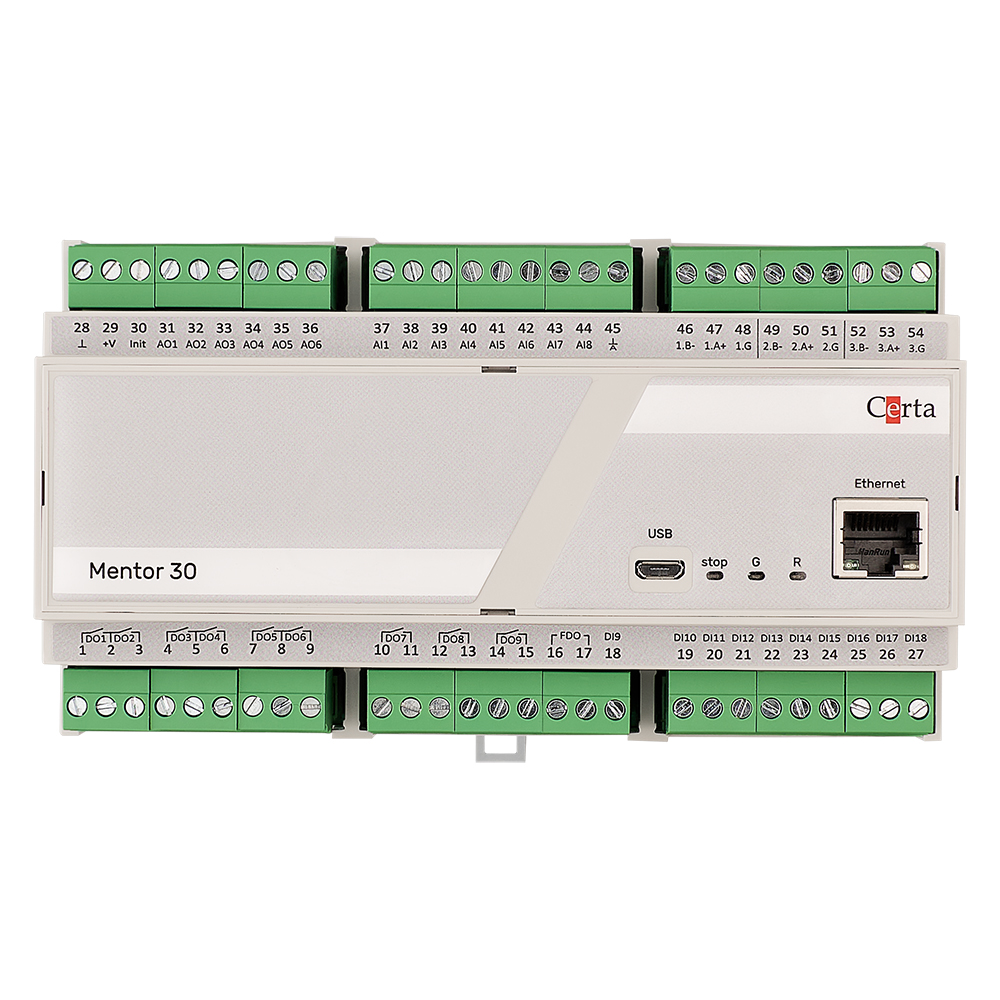

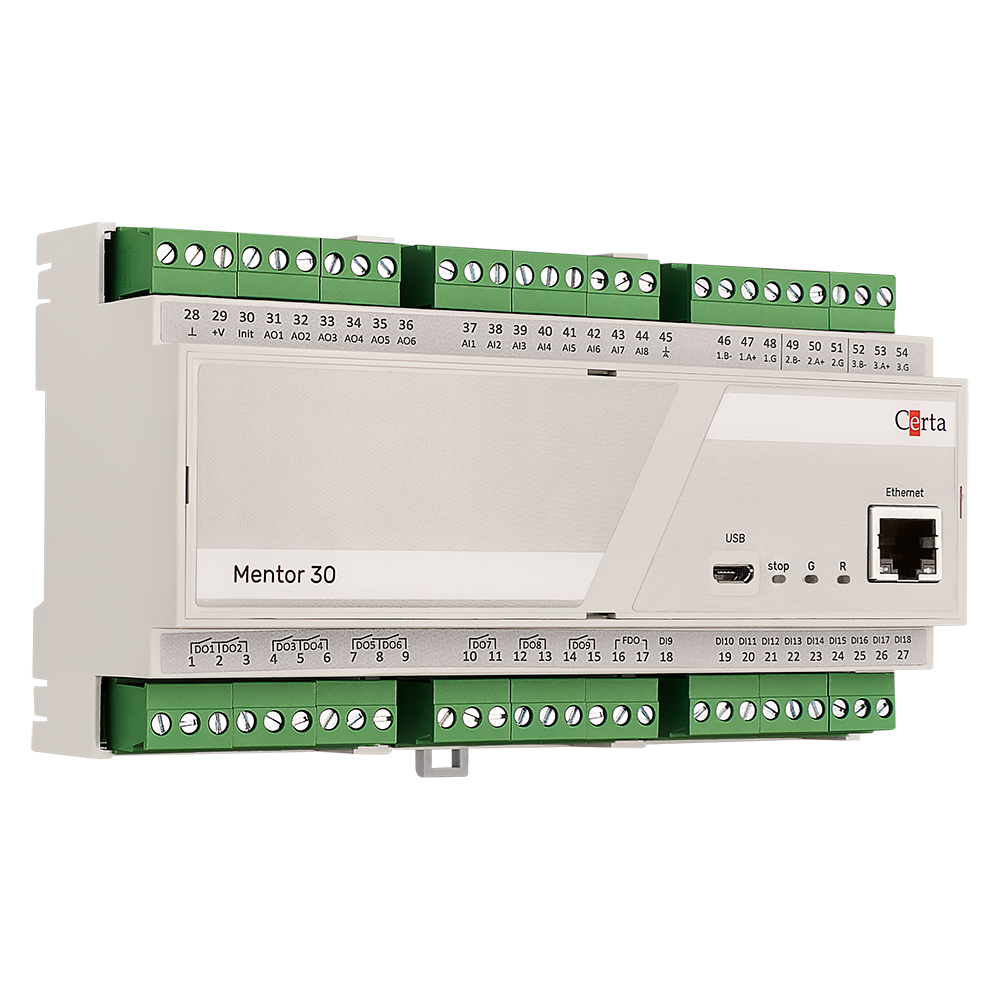

Mentor 30

Універсальний програмований контролер, який може вирішувати широкий спектр задач з автоматизації. Контролер програмується за допомогою діаграм функціональних блоків (FBD) в середовищі розробки ViCS.

Порти RS-485 можуть бути ізольованими або неізольованими і поставляються окремо у вигляді додаткових плат RS485i або RS485ni.

Функції та особливості контролера:

• Збір інформації з датчиків різноманітних типів і її первинна обробка;
• Видача керуючих сигналів на виконавчі механізми;
• Виконання прикладної програми, створеної в середовищі розробки ViCS;
• Можливість перепрограмувати контролер віддалено через існуючу мережу RS-485 або Ethernet, а також через USB;
• Можливість підключення до системи диспетчеризації або до пристроїв HMI за протоколом MODBUS RTU та MODBUS TCP (режим Slave);
• Можливість підключення підпорядкованих пристроїв (модулі вводу/виводу, частотні перетворювачі, інтелектуальні датчики тощо) за протоколом MODBUS RTU (режим Master);
• Робота за розкладом з використанням вбудованого годинника реального часу.

Характеристики:

• Прилад призначений для кріплення на стіну або металеву панель за допомогою DIN-рейки 35 мм;
• Клас захисту: IP20;
• Габаритні розміри: 160x90x58 мм;
• Матеріал корпусу: ABS пластик UL-94V0;
• Маса приладу, не більше: 0.4 кг;
• Напруга живлення: 24 В AC/DC;
• Допустимі умови експлуатації: від 0 до +45 °C, вологість до 80%;
• Максимальна споживана потужність: <5 Вт;
• Інтерфейси:
• До 3-х портів RS-485 (протокол MODBUS RTU Master/Slave), 4800, 9600, 19200, 38400 біт/с;
• Ethernet (протокол MODBUS TCP Slave);
• USB 2.0;
• Кількість універсальних входів (DI, Pt1000, 0-10 В): 8;
• Кількість дискретних входів: 10;
• Кількість аналогових виходів 0-10 В: 6;
• Кількість релейних виходів: 9;
• Кількість напівпровідникових дискретних виходів (SSR): 1.
