РП-1к (РП-2к) - Пороговое реле

PR-1k

Область применения: для двухканального включения/выключения нагрузки постоянного или переменного тока в зависимости от уровня входного напряжения.

Технические характеристики:

  • Число каналов управления, 2.
  • Выход:
    • Максимальное коммутируемое напряжение - 27В АС(50Гц), 38В DC;
    • Максимальный коммутируемый ток - 200 мА;
    • Перепад напряжения на выходе - макс. 2,4В;
    • Коммутируемый ток дискретных выходов - не более, 150 мА.
  • Вход:
    • Порог включения 1 - 2,6В, ±0,2;
    • Порог выключения 1 - 2,3В, ±0,2;
    • Порог включения 2 - 7,3В, ±0,3;
    • Порог выключения 2 - 6,7В, ±0,3;
    • Входной ток - макс. 3 мА;

Прочее:

  • Гальваническая развязка вход/выход - есть;
  • Потребляемая мощность - макс. 1,0 Вт;
  • Габариты корпуса - 90х17х65 мм;
  • Тип монтажа - DIN рейка.

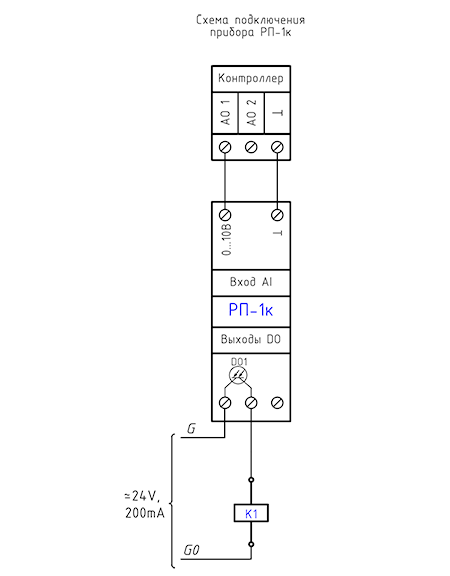

Схема внешних подключений:

Схема подключения
